ボーンプレートの三次元測定事例

ボーンプレートの三次元測定事例

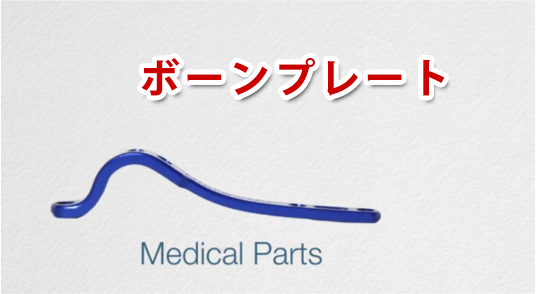

1)測定部品

2)測定事例

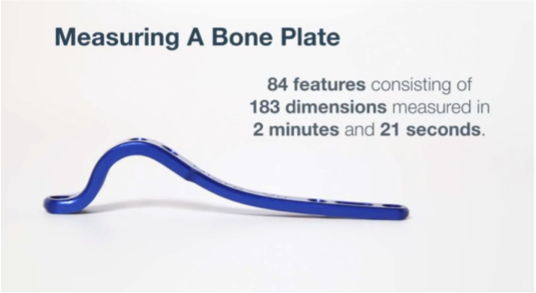

183の寸法から成る84要素を2分21秒で測定

3)測定方法

Vertex 251UCの画像とレーザーで測定

複数部品を測定

測定結果は左上画面に図形表示

4)測定機仕様

測定機器 Vertex 251UC
測定容積 250 x 160 x 160mm (LxWxH)
分解能 0.1μ
光学ズーム 12x
総合倍率 15x ~ 540x
測定機器 仕様
マクロリングライト 基本倍率1倍(LWD長距離)/2倍(SWD短距離)、入射角度27º ~75º、5リング、8セクター、40セグメント
LMS-1レーザー 測定範囲10mm、分解能0.5μm、スポット丸型50μm、拡散・鏡面両用
