ガスケットの三次元測定事例

ガスケットの三次元測定事例

ガスケット、シール、O-リングは画像測定に最適です。低背部品は、タッチプローブ測定では触診で可動する為、測定が困難です。Z⾼と輪郭は共通にフォーカス又はレーザーで測定出来ます。

1)測定部品

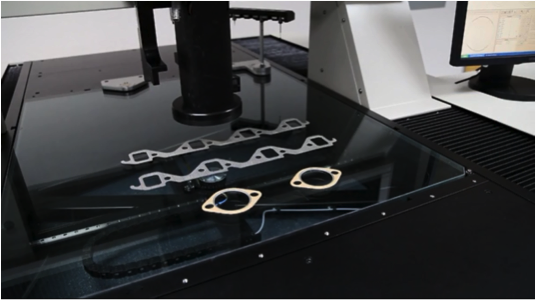

Gaskets ガスケット

2)測定時間

279の寸法から成る93要素を2分49秒で測定

279の寸法から成る93要素を2分49秒で測定

3)測定方法

画像で測定

画像で測定

測定結果は左上画面に図形表示

測定結果は左上画面に図形表示

4)測定機仕様

測定機器 Excel 502UC
測定容積 500 x 400 x 250mm (LxWxH)
分解能 0.1μ
光学ズーム 12x
総合倍率 15x ~ 540x
測定機器 マクロリングライト
基本倍率 LWD(長距離用) 1 x
SWD(短距離用) 2 x
光入射角度 27º ~75º
リング数 (a) 5
セクター数 (b) 8
セグメント数 (C)=(a) x (b) 40
