PCBの三次元測定事例

PCBの三次元測定事例

1)測定時間

7,512の寸法から成る1,284要素を9分41秒で測定



2)測定機器及び仕様

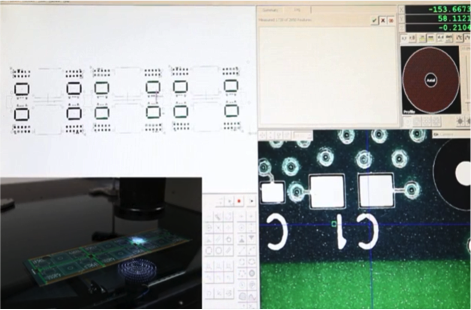

Excel 662UC の画像で測定

測定機器 Excel 662UC
測定容積 650 x 680 x 250mm (LxWxH)
分解能 0.1μ
光学ズーム 12x
総合倍率 30x~1,080x
測定機器 マクロリングライト
基本倍率 LWD(長距離用) 1x
SWD(短距離用) 2x
光入射角度 27º ~75º
リング数 (a) 5
セクター数 (b) 8
セグメント数 (C)=(a) x (b) 40
