シートメタルの三次元測定事例

シートメタルの三次元測定事例

シートメタルは画像測定に最適です。公差は一般には低く、⾼速測定が求められます。 レーザースキャンは、⾼さ、たわみ、半径、角度、そして他の表⾯特性のスピードアップを⾏います。

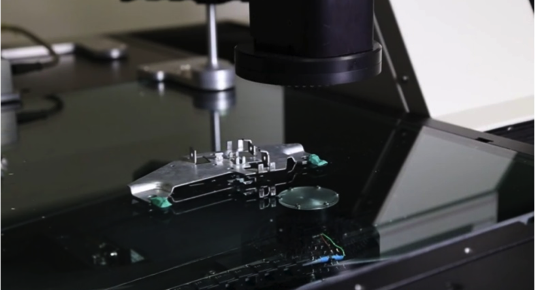

1)測定部品

シートメタル

2)測定時間

324の寸法から成る119要素を1分20秒で測定

324の寸法から成る119要素を1分20秒で測定

3)測定方法

画像とエッジフォローアーツールで測定

画像とエッジフォローアーツールで測定

測定結果は左上画面に図形表示

測定結果は左上画面に図形表示

4)測定機仕様

測定機器 Excel 502UC
測定容積 500 x 400 x 250mm (LxWxH)
分解能 0.1μ
光学ズーム 12x
総合倍率 15x ~ 540x
測定機器 マクロリングライト
基本倍率 LWD(長距離用) 1 x
SWD(短距離用) 2 x
光入射角度 27º ~75º
リング数 (a) 5
セクター数 (b) 8
セグメント数 (C)=(a) x (b) 40
