医療部品の三次元測定事例

股関節置換の三次元測定事例

股関節置換の三次元測定事例事例です。測定時間は、106の寸法から成る53要素を1分21秒で測定で、測定機器はExcel 502UCとロータリーを使用しました。

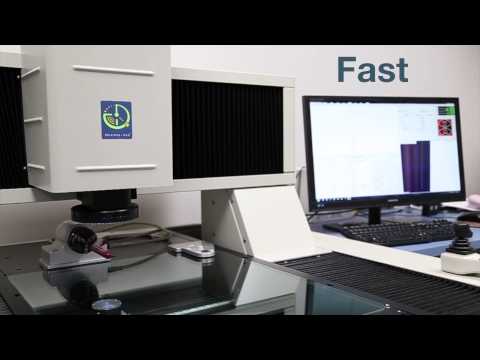

測定の様子を撮影した動画

Micro-Vu Measuring a Hip Replacement #104

１）測定部品

106の寸法から成る53要素を1分21秒で測定

股関節置換

2) 測定機器および測定方法

大型三次元測定機「Excel 502UC」を用いて測定

回転させながら画像で測定

測定結果は左上画面に図形表示

3) 測定機の仕様

測定機器Excel 502UC
測定容積400 x 500 x 250mm (LxWxH)
分解能0.1μ
光学ズーム12x
総合倍率30x ～ 1080x

4) オプション製品の仕様

オプション製品RSD60ロータリー
外形95x150x80mm
最高速度20 RPM
分解能1.3 アーク秒
精度±15 アーク秒
チャックスレッドM14x1.0
重量1.5kg
