大型三次元マルチセンサー測定機「Excel(エクセル)」

大型三次元マルチセンサー測定機「EXCEL(エクセル)」は、
画像、レーザー、タッチプローブを自動で変更可能なのが最大の特徴です。
大物だけでなく小物もまとめて自動測定できるので、測定時間を短縮することが可能です。
  • 世界最大級の測定範囲 測定範囲
    400×500~2500×1600mm

  • マルチセンサーシステム画像(タッチプローブ、
    レーザーが随時追装可能)

  • 高速測定で測定時間短縮実現駆動秒速
    世界最速の700mm/秒

  • ズーム機能最大1080倍の
    総合倍率が可能

EXCEL(エクセル)の製品ラインナップ(中型)

外観
Excel 510 シリーズ

Excel 510 シリーズ

Excel 700 シリーズ

Excel 700 シリーズ

特徴 マルチセンサー 画像(タッチプローブ、レーザー、随時追装可)
Z軸(高さ) 最大400mm(Excel 500は250mm)
測定精度

XY軸:2.5 ~ 3.5 +L/200 ~ 300、 Z軸: 2.5 ~ 3.9 +L/100 〜 150(実力値は半分以下)

測定速度 世界最速500mm/秒
納期

お気軽にお問い合わせ下さい。

価格 お気軽にお問い合わせ下さい。
モデル Excel 511 Excel 512 Excel 701 Excel 702 Excel 704
HC/HM UC/UM HC/HM UC/UM HC/HM UC/UM HC/HM UC/UM HC/HM UC/UM

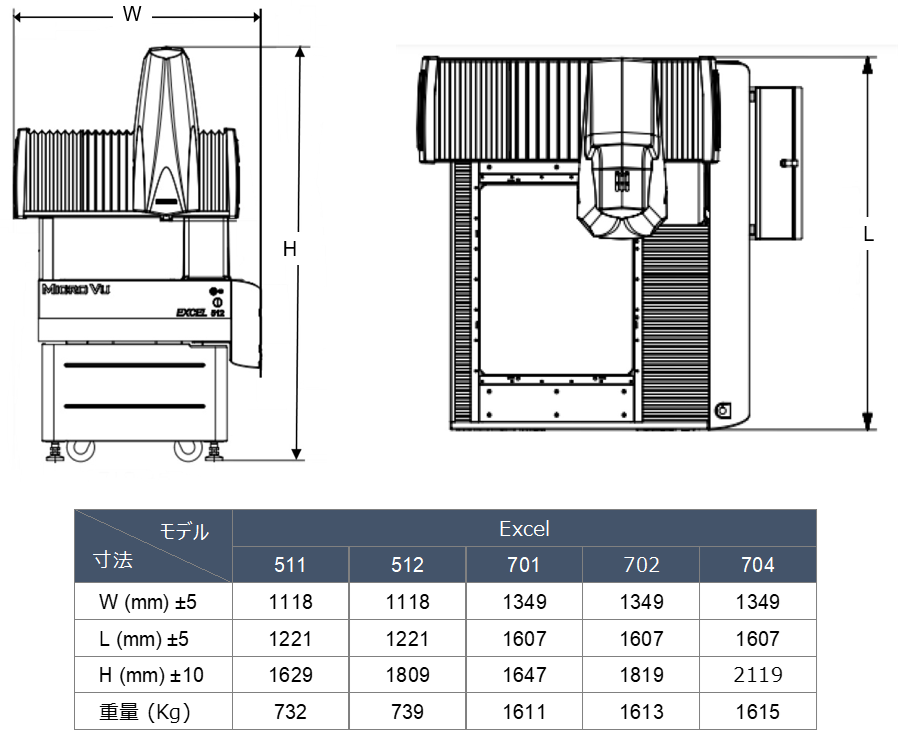

仕様 測定容積 (X,Y,Z mm) 420x520x160 420x520x250 660x700x160 660x700x250 660x700x400
測定重量 100 kg 100 kg
本体寸法 (LWH, mm) 1295x1221x1629 1295x1221x1803 1525x1607x1647 1525x1607x1819 1525x1607x2119
本体重量 732 kg 739 kg 1611 kg 1613 kg 1615 kg
XY軸 精度 (μm) *1

2.8 + L/200

2.5 + L/200 3.1 + L/200 2.8 + L/200

2.8 +

L/300

2.5 +

L/300

3.1 +

L/300

2.8 +

L/300

3.5 +

L/300

3.2 +

L/300

Z軸 精度 (μm) *2 2.8 + L/100 2.5 + L/100 3.3 + L/100 3.0 + L/100

2.8 +

L/150

2.5 +

L/150

3.3 +

L/150

3.0 +

L/150

3.9 +

L/150

3.5 +

L/150

エンコーダ分解能 0.05 μm 0.05 μm
基本倍率 1x (LWD) / 2x (SWD) 1x (LWD) / 2x (SWD)
光学ズーム 6.5x 12x 6.5x 12x 6.5x 12x 6.5x 12x 6.5x 12x
デジタルズーム 3x 3x
綜合倍率 *3 6.5x=21x~370x / 42x~740x, 12x=18x~540x / 36x~1080x 6.5x=21x~370x / 42x~740x, 12x=18x~540x / 36x~1080x
最大XY速度 500mm/s 500mm/s
最大Z速度 250mm/s 250mm/s
光源 落射照明 / 透過照明 / 同軸照明: 白色LEDカラーシステム (UC)、赤色LEDモノクロシステム (UM)、 マクロリングライト照明:40セグメント 落射照明 / 透過照明 / 同軸照明: 白色LEDカラーシステム (UC)、赤色LEDモノクロシステム (UM)、 マクロリングライト照明:40セグメント
*1, *2:精度(例、2.0+L/250)で使われているLは測定する長さで、単位はmmです。
*1:マイクロビュー社規定の精度仕様に基づきます。
*2:Zの機械精度はワークの表面状態に依存します。
*3:総合倍率はモニターサイズと設定に依存します。

三次元測定機「マイクロ・ビュー」の

最新機種を含む全製品の仕様オプションソフトウェアがすべてわかる

無料の「総合カタログ」はこちら

EXCEL(エクセル)の製品ラインナップ(大型)

外観
Excel 900 シリーズ

Excel 900 シリーズ

Excel 1300 シリーズ

Excel 1300 シリーズ

特徴 マルチセンサー 画像(タッチプローブ、レーザー、随時追装可)
Z軸(高さ) 最大400mm
測定精度 XY軸:3.3 ~ 4.3 +L/300、 Z軸: 2.8 ~ 3.8 +L/100(実力値は半分以下)
測定速度 世界最速500mm/秒
納期 お気軽にお問い合わせ下さい。
価格 お気軽にお問い合わせ下さい。
モデル Excel 901
UC/UM
Excel 902
UC/UM
Excel 904
UC/UM
Excel 1301
UC/UM
Excel 1302
UC/UM
Excel 1304
UC/UM

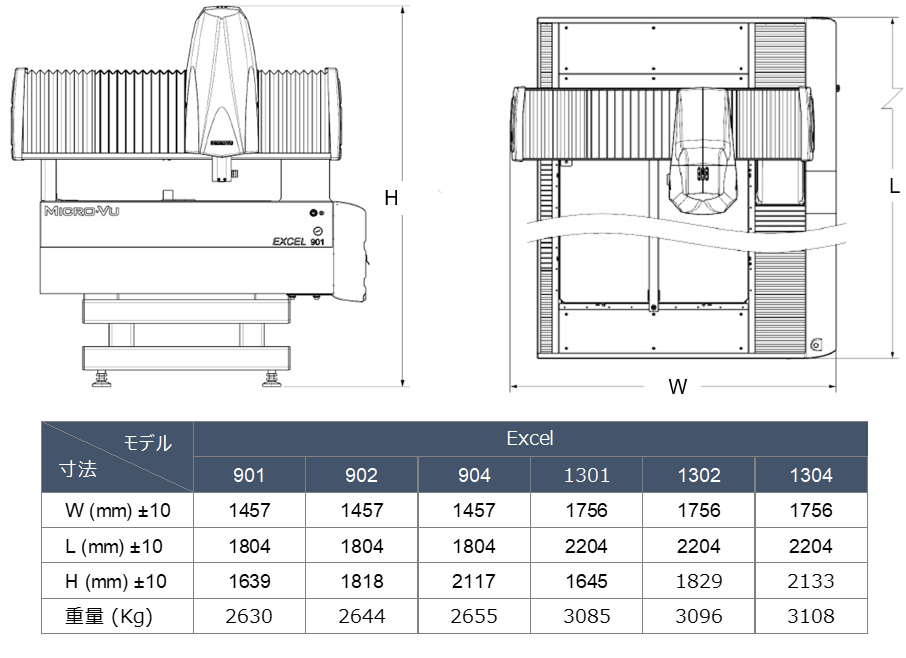

仕様 測定容積 (X,Y,Z mm) 750x900x160 750x900x250 750x900x400 1050x1300x160 1050x1300x250 1050x1300x400
測定重量 100 kg 100 kg
本体寸法 (LWH, mm) 1625x1808x1647 1625x1808x1819 1625x1808x2119 1925X2208x1647 1925X2208x1819 1925X2208x2119
本体重量 2630 kg 2644 kg 2655 kg 3085 kg 3096 kg 3108kg
XY軸 精度 (μm) *1 3.3 + L/300 3.6 + L/300 4.3 + L/300 3.3 + L/300 3.6 + L/300 4.3 + L/300
Z軸 精度 (μm) *2 2.8 + L/100 3.3 + L/100 3.8 + L/100 2.8 + L/100 3.3 + L/100 3.8 + L/100
エンコーダ分解能 0.05 μm 0.05 μm
基本倍率 1x (LWD) / 2x (SWD) 1x (LWD) / 2x (SWD)
光学ズーム 12x 12x
デジタルズーム 3x 3x
綜合倍率 *3 18x~540x / 36x~1080x 18x~540x / 36x~1080x
最大XY速度 500mm/s 500mm/s
最大Z速度 250mm/s 250mm/s
光源 落射照明 / 透過照明 / 同軸照明: 白色LEDカラーシステム (UC)、赤色LEDモノクロシステム (UM)、 マクロリングライト照明:40セグメント
*1, *2:精度(例、2.0+L/250)で使われているLは測定する長さで、単位はmmです。
*1:マイクロビュー社規定の精度仕様に基づきます。
*2:Zの機械精度はワークの表面状態に依存します。
*3:総合倍率はモニターサイズと設定に依存します。

三次元測定機「マイクロ・ビュー」の

最新機種を含む全製品の仕様オプションソフトウェアがすべてわかる

無料の「総合カタログ」はこちら

EXCEL(エクセル)の製品ラインナップ(超大型)

外観
Excel 1700 シリーズ

Excel 1700 シリーズ

Excel 2500

Excel 2500

特徴 マルチセンサー 画像(タッチプローブ、レーザー、随時追装可)
Z軸(高さ) 最大400mm( Excel 2500は160mm)
測定精度 XY軸:4.05.5 + L/300、Z軸:2.8 ~ 3.8 +L/150(実力値は半分以下)
測定速度 世界最速500mm/秒
納期 お気軽にお問い合わせ下さい。
価格 お気軽にお問い合わせ下さい。
モデル Excel 1701
UC/UM
Excel 1702
UC/UM
Excel 1704
UC/UM
Excel 2500
UC/UM

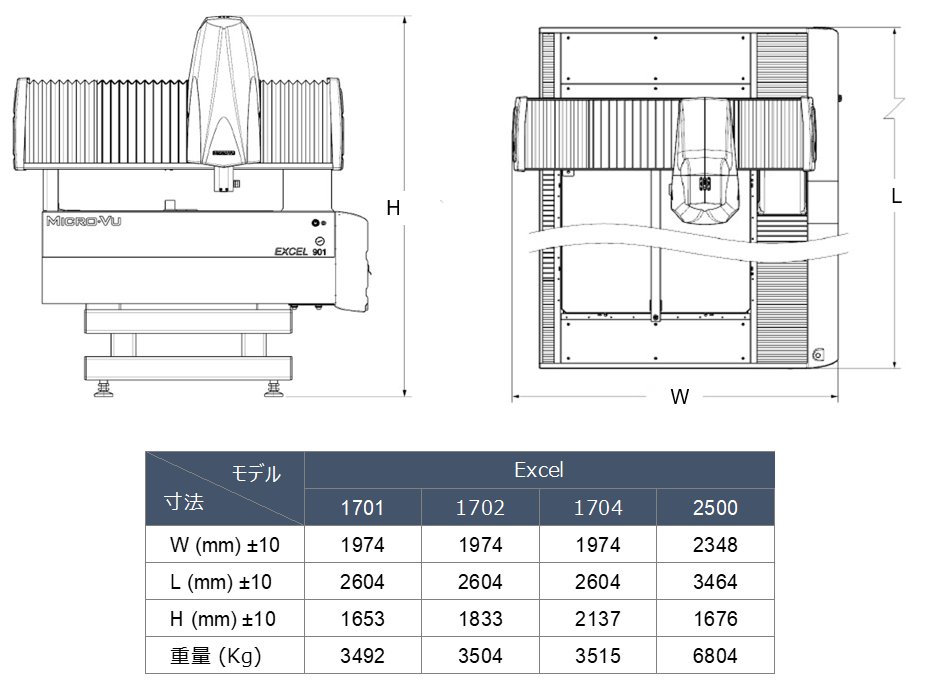

仕様 測定容積 (X,Y,Z mm) 1250x1700x160 1250x1700x250 1250x1700x400 1600x2560x160
測定重量 100 kg 100 kg
本体寸法 (LWH, mm) 2125x2608x1647 2125x2608x1819 2125x2608x2119 2470x3470x1672
本体重量 3492 kg 3504 kg 3515 kg 6804 kg
XY軸 精度 (μm) *1 4.0 + L/300 4.5 + L/300 5.2 + L/300 5.5 + L/300
Z軸 精度 (μm) *2 2.8 + L/150 3.3 + L/150 3.8 + L/150 3.0 + L/150
エンコーダ分解能 0.05 μm 0.05 μm
基本倍率 1x (LWD) / 2x (SWD) 1x (LWD) / 2x (SWD)
光学ズーム 12x 12x
デジタルズーム 3x 3x
綜合倍率 *3 18x ~ 540x / 36x ~ 1080x 18 ~ 540x / 36 ~ 1080x
最大XY速度 500mm/s 500mm/s
最大Z速度 250mm/s 250mm/s
光源 落射照明 / 透過照明 / 同軸照明: 白色LEDカラーシステム (UC)、赤色LEDモノクロシステム (UM)、 マクロリングライト照明:40セグメント
*1, *2:精度(例、2.0+L/250)で使われているLは測定する長さで、単位はmmです。
*1:マイクロビュー社規定の精度仕様に基づきます。
*2:Zの機械精度はワークの表面状態に依存します。
*3:総合倍率はモニターサイズと設定に依存します。

三次元測定機「マイクロ・ビュー」の

最新機種を含む全製品の仕様オプションソフトウェアがすべてわかる

無料の「総合カタログ」はこちら

*1 マイクロ・ビュー社規定の精度仕様に基づきます。
*2 Zの機械精度はワークの表面状態に依存します。
*3 綜合倍率はモニターサイズと設定に依存します。 本仕様は予告無しに変更されることがあります。
