他社製品との比較

小型三次元測定機

主　要　諸　元　比　較
会社名		マイクロ･ビュー		A社		B社
外観

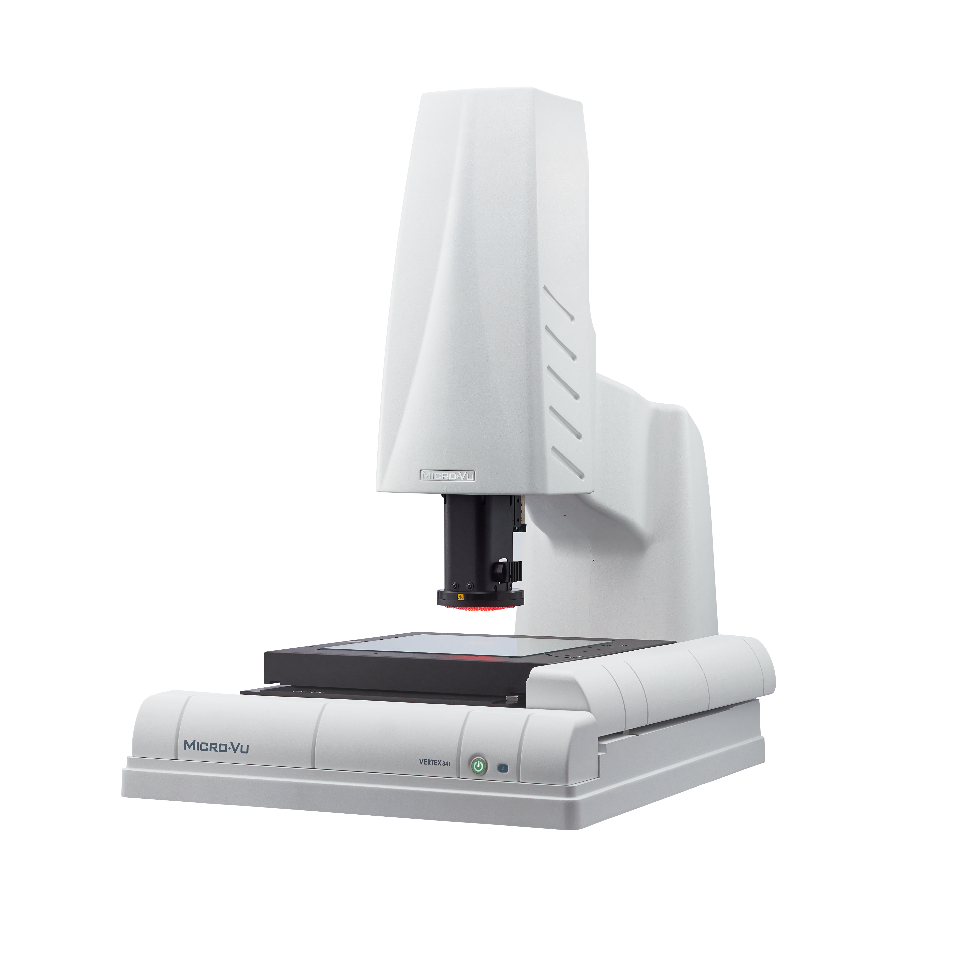

機種		Vertex 261UC/UM		―		―
測長範囲(mm)		250 x 160 x 160	◎	200 x 250 x 100	◯	150 x 150 x 150	△
耐荷重		10Kg	◎	10Kg	◎	20Kg	◎
分解能		0.1μ	◎	0.5μ	△	0.1μ	◎
マルチセンサー		レーザー又は白色光スキャナー、タッチプローブが随時追装可	◎	追走不可	X
精度	XY 軸*1	1.8+L/250 （実力は1/2、繰返し精度はサブミクロン級）	◎	2.5+6L/1000	◎	2.5+4L/1000	◯
	Z 軸*2	2.0+L/200 （実力は1/2、繰返し精度はサブミクロン級）	◎	5.0+6L/1000	◎	1.5+L/150	◎
速度		250mm/S	◎	250mm/S	△	50 ~ 200mm/S	◯
落射照明		高輝度マクロリングライトLED 世界最高輝度	◎	短寿命 ハロゲンランプ	X	LED (8セクター)	◯
最大総合倍率*3		1080倍	◎	193倍	◯	?	－
倍率切り替え		低倍 / 高倍の切り替えがシームレスに可（ズームレンズ方式） （測定者ストレス、作業効率に大きく影響します）	◎	レンズを切り替え、校正し直し	X	レンズを切り替え、校正し直し	X
特長機能		便利な形状トレース機能、コピー､トランスレート、ウィスカーチャート機能、公差オーバー箇所の画像自動保存機能を有する	◎	左記機能無し	X	左記機能無し	△
ライト		世界最強クラスのリングライトで表面状態を問いません（透明、白、グレイ、黒色） （5リング（入射角度異なる） x 8セクター＝40セグメント、が可変設定）	◎	リングライトは、短寿命ハロゲンランプ	X	リングライトは8セグメント	△
起動と停止		緊急停止、即起動可	◎	電源再投入、立ち上げが必要	X	電源再投入、立ち上げが必要	△
画質		画像が鮮明	◎	マイクロ･ビュー比較で、不鮮明	△	？
使用について		簡単操作；マウス操作のみで測定機操作、プログラム作成が可能 （誰でも、簡単に使えます）	◎	専門のスキルがないと、使えない	X	専門のスキルがないと、使えない	X
外国語対応		世界27言語（中国語含む）対応･･･外国人社員、対外コレポンに便利です	◎	？	？	？	？
周辺機材		PC、モニター、本体接続ケーブルは汎用USBケーブル	◎	専用品	X	専用品	△
メンテナンス		日々のメンテが容易 （自動キャリブレーション・検証／自己診断が標準装備）	◎	不明瞭	△	？	？
使用環境		使用環境条件が緩やか （周囲温度、ワーク膨張係数入力機能） 優れた保守性 （自動キャリブレーション・検証／自己診断が標準装備）	◎	環境条件が厳しい	X	環境条件が厳しい	X
ソフトのバージョンアップ費用		（１）測定ソフト；無償（２）Windows：非常に安い（80万円程度）	◎	（１）有償　（２）200～300万円程度	△	（１）有償　（２）200～300万円程度	△
機械品質		故障し難い丈夫な設計、3軸エンコーダーは全て二重化に加え、自己調整型サーボ駆動システムを採用 （このシリーズは全世界で45000台以上の稼動実績）	◎	？	？	？	？
耐震対策		測定機専用台は、耐震・耐伸縮に優れたグラナイト定盤（業界初）、加えて耐震転倒防止付き	◎	通常の金属製台、耐震転倒防止無し	△	通常の金属製台、耐震転倒防止無し	△

*1, *2：精度（例、2.0+L/250）で使われているLは測定する長さで、単位はmmです。
*1：マイクロビュー社規定の精度仕様に基づきます。
*2：Zの機械精度はワークの表面状態に依存します。
*3：総合倍率はモニターサイズと設定に依存します。

三次元測定機「マイクロ・ビュー」の

最新機種を含む全製品の仕様、オプション、ソフトウェアがすべてわかる

無料の「総合カタログ」はこちら



大型三次元測定機

主　要　諸　元　比　較
会社名		マイクロ･ビュー		A社
外観

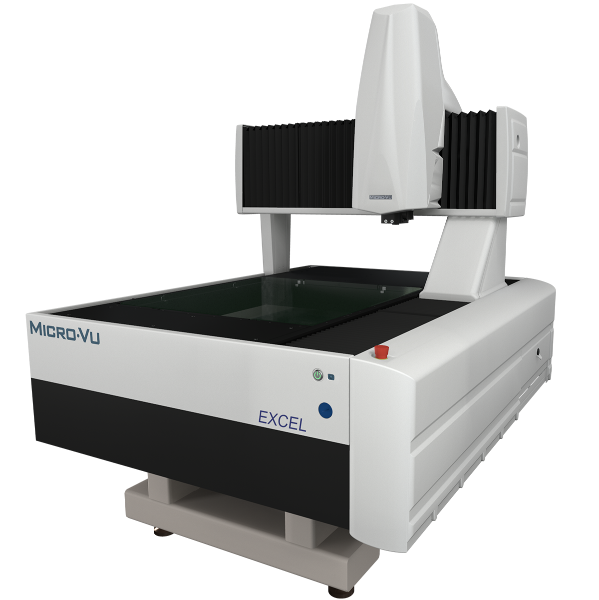

機種		Excel 704UC/UM
測長範囲(mm)		660 x 700 x 400	◎	600 x 650 x 250	◯
耐荷重		100Kg	◎	40Kg	△
分解能		0.05μm	◎	0.1μ	◎
マルチセンサー		レーザー又は白色光スキャナー、タッチプローブが随時追装可	◎	追走不可	X
精度	XY 軸*1	3.2+L/300 （実力は1/2）	◎	1.5+3L/1000	◎
	Z 軸*2	3.5+L/100 （実力は1/2）	◎	1.5+4L/1000	◎
速度		500mm/S 世界最速	◎	300～400mm/S	△
照明		高輝度マクロリングライトLED 世界最高輝度	◎	短寿命	X
最大総合倍率*3		1080倍	◎	？	？
倍率切り替え		低倍 / 高倍の切り替えがシームレスに可（ズームレンズ方式） （測定者ストレス、作業効率に大きく影響します）	◎	レンズを切り替え、校正し直し	X
画像セーブ		画像セーブは便利なJPEG及びビットマップ	◎	ビットマップとJIF	△
データ出力		DXF入出力が基本実装 （強力な出力形式：csv, txt,dxf、エクセル、レポート）	◎	Ｄｘｆは別途購入	X
特長機能		便利な形状トレース機能、コピー､トランスレート、ウィスカーチャート機能、公差オーバー箇所の画像取り込み	◎	左記機能無し	X
ライト		世界最強クラスのリングライトで表面状態を問いません（透明、白、グレイ、黒色） （5リング（入射角度異なる） x 8セクター＝40セグメント、が可変設定）	◎	短寿命のハロゲンランプ	X
起動と停止		緊急停止、即起動可	◎	電源再投入、立ち上げが必要	X
画質		画像が鮮明	◎	マイクロ･ビュー比較で、不鮮明	△
使用について		簡単操作；マウス操作のみで測定機操作、プログラム作成が可能 （誰でも、簡単に使えます）	◎	専門のスキルがないと、使えない	X
外国語対応		世界27言語（中国語含み）対応	◎	？	？
周辺機材		PC、モニター、本体接続ケーブルは汎用USBケーブル	◎	専用品	X
メンテナンス		日々のメンテが容易 （自動校正／検証／自己診断が標準装備）	◎	不明瞭	△
使用環境		使用環境条件が緩やか （周囲温度、ワーク膨張係数入力機能） 優れた保守性 （自動キャリブレーション・検証／自己診断が標準装備）	◎	環境条件が厳しい	X
ソフトのバージョンアップ費用		（１）測定ソフト；無償（２）Windows：非常に安い（80万円程度）	◎	（１）有償　（２）200～300万円程度	△
機械品質		故障し難い丈夫な設計、3軸エンコーダーは全て二重化に加え、自己調整型サーボ駆動システムを採用 （このシリーズは全世界で45000台以上の稼動実績）	◎	？	？

*1, *2：精度（例、2.0+L/250）で使われているLは測定する長さで、単位はmmです。
*1：マイクロビュー社規定の精度仕様に基づきます。
*2：Zの機械精度はワークの表面状態に依存します。
*3：総合倍率はモニターサイズと設定に依存します。
