小型三次元マルチセンサー測定機「Vertex（バーテックス）」

小型三次元マルチセンサー測定機「VERTEX（バーテックス）」の測定範囲は「250×160～315×315mm」と省スペースタイプです。

画像やレーザーによる非接触測定からタッチプローブによる接触測定が選択でき、用途によって使い分けることが可能です。

  • コンパクト設計 本体サイズは
    808×775～1084×718mm

  • 高機能＆低価格他社と比べて高機能
    ＆低価格で提供

  • InSpec(インスペック)業界最高水準の測定ソフトウェアー
    全モデル共通

  • ズーム機能最大540倍の総合倍率が可能

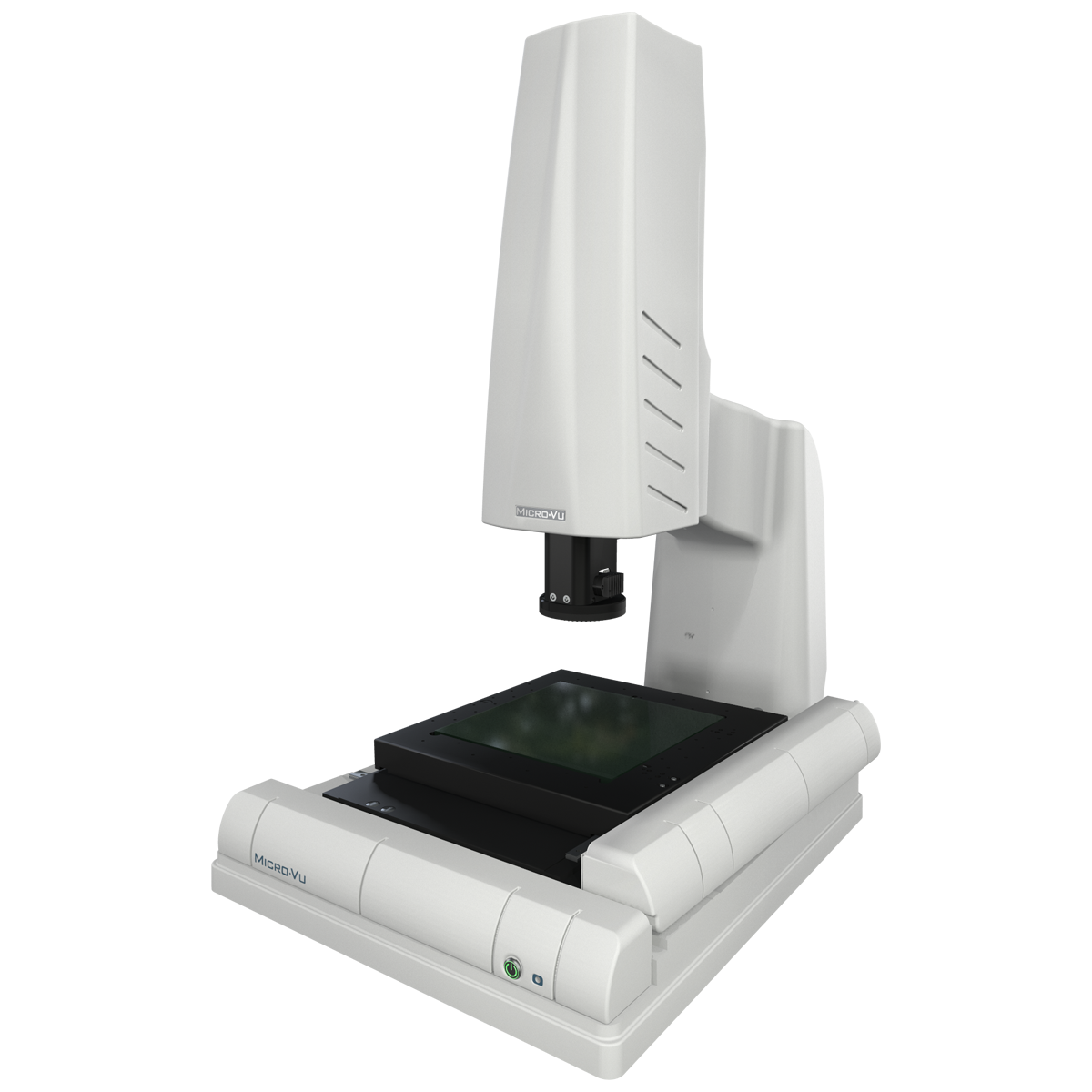

VERTEX（バーテックス）の製品ラインナップ

外観
veltex251

Vertex 251
veltex311

Vertex 311
veltex312

Vertex 312
特徴 マルチセンサー 画像（タッチプローブ、レーザー、随時追装可）
Z軸（高さ） 最大250mm（Vertex 251は160mm）
測定精度 XY軸：1.8 ～ 2.6 +L/200 ～ 250、 Z軸： 2.0 ～ 2.3 +L/150〜200（実力値は半分以下）
納期 お気軽にお問い合わせ下さい。
価格 お気軽にお問い合わせ下さい。
モデル Vertex 251
HC/HM		 Vertex 251
UC/UM		 Vertex 311
HC/HM		 Vertex 311
UC/UM		 Vertex 312
HC/HM		 Vertex 312
UC/UM
仕様 測定容積 (X,Y,Z mm) 250x160x160 315x315x160 315x315x250
測定重量 10 kg
 20 kg

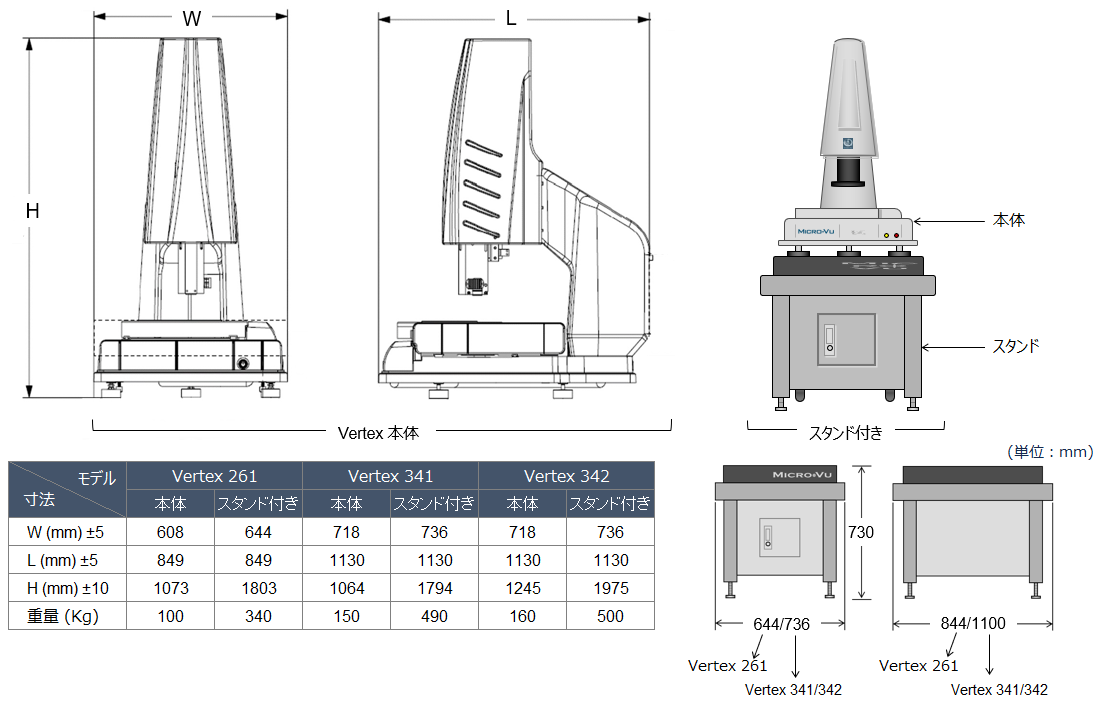

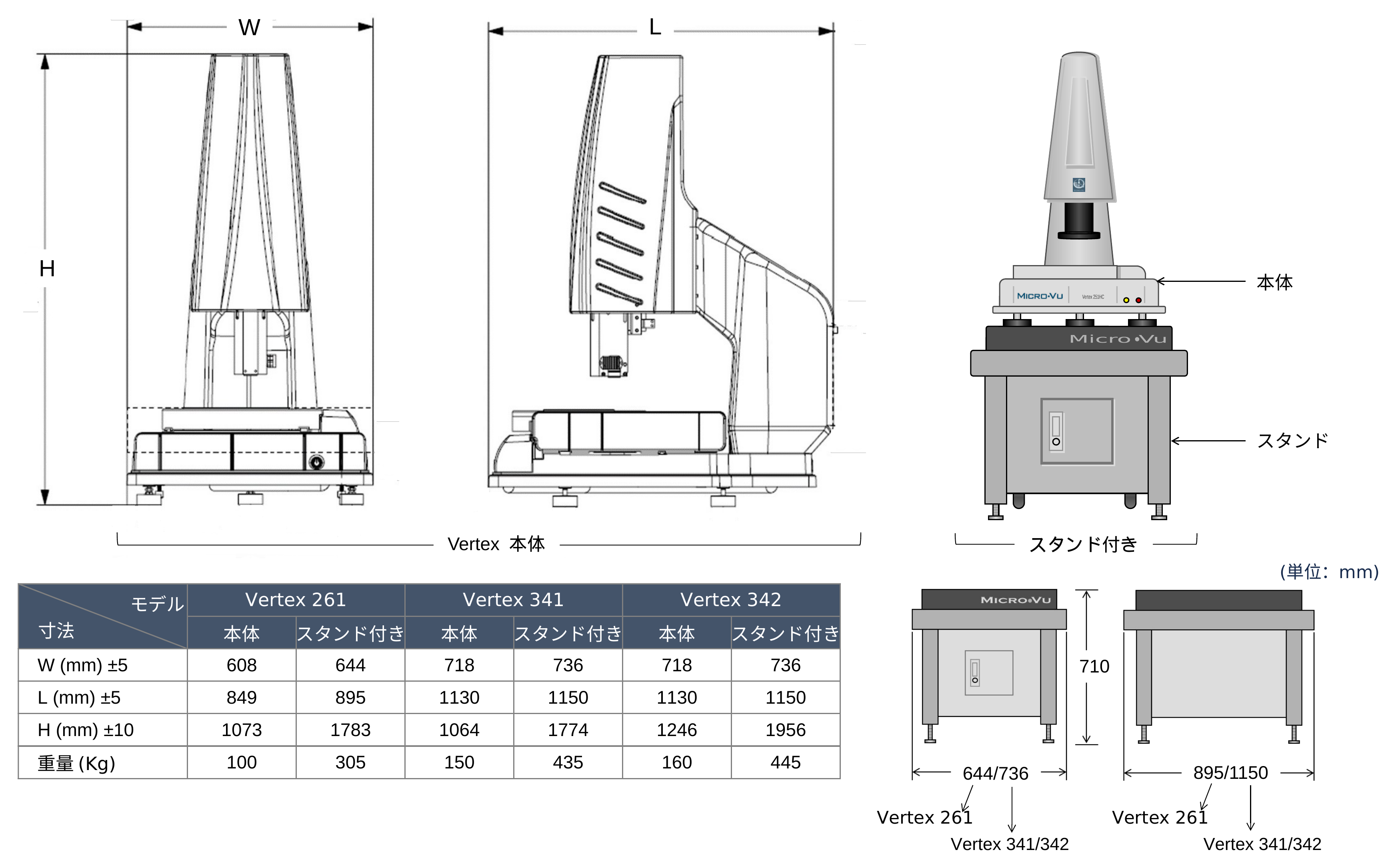

本体寸法 (LWH, mm) 808x606x1033 718x1084x1029 718x1084x1202
本体重量 120 kg 150 kg 160 kg
XY軸 精度 (μm) *1 2.0 + L/250 1.8 + L/250 2.6 + L/200 2.0 + L/250 2.6 + L/200 2.0 + L/250
Z軸 精度 (μm) *2 2.0 + L/200 2.0 + L/200 2.0 + L/150 2.0 + L/150 2.3 + L/150 2.3 + L/150
エンコーダ分解能 0.1 μm
基本倍率 1x (LWD) / 2x (SWD)
光学ズーム 6.5x 12x 6.5x 12x 6.5x 12x
デジタルズーム 3x
綜合倍率 *3 20x～390x / 15x～540x
最大XY速度 250mm/s
最大Z速度 100mm/s
光源 落射照明 / 透過照明 / 同軸照明： 白色LEDカラーシステム (HC/UC)、赤色LEDモノクロシステム (HM/UM)、 マクロリングライト照明：40セグメント
*1, *2：精度（例、2.0+L/250）で使われているLは測定する長さで、単位はmmです。
*1：マイクロビュー社規定の精度仕様に基づきます。
*2：Zの機械精度はワークの表面状態に依存します。
*3：総合倍率はモニターサイズと設定に依存します。
