プラスチック部品の三次元測定事例

プラスチックCDドライブの三次元測定事例

プラスチックCDドライブの三次元測定事例です。測定時間は、795の寸法から成る248要素を5分40秒で測定。測定機器はExcel 502UCを使用しました。

測定の様子を撮影した動画

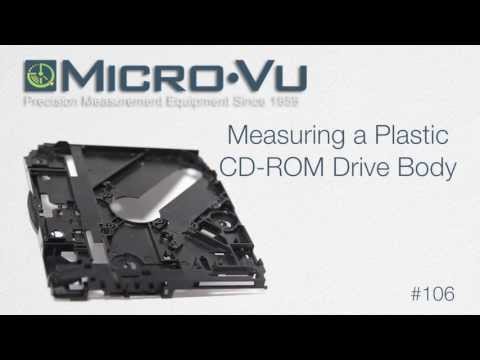

Micro-Vu Measuring a Plastic CD-ROM Drive Body #106

1)測定時間

795の寸法から成る248要素を5分40秒で測定

プラスチックCDドライブの三次元測定事例

2)測定機器および測定方法

大型三次元測定機「Excel 502UC」にて画像測定

プラスチックCDドライブを三次元画像測定

高輝度マクロリングライトで測定

高輝度マクロリングライト

3)測定機の仕様

測定機 Excel 502UC
測定容積 500 x 400 x 250mm (LxWxH)
分解能 0.1μ
光学ズーム 12x
総合倍率 15x ~ 540x

4) オプション製品の仕様

オプション製品 マクロリングライト
基本倍率 LWD(長距離用) 1 x
SWD(短距離用) 2 x
光入射角度 27º ~75º
リング数 (a) 5
セクター数 (b) 8
セグメント数 (C)=(a) x (b) 40
