プラスチック部品の三次元測定事例

プラスチックコンピュータケースの三次元測定事例

プラスチックコンピュータケースの三次元測定事例です。測定時間は、781の寸法から成る211要素を4分18秒で測定。測定機器はExcel 662UCを使用しました。

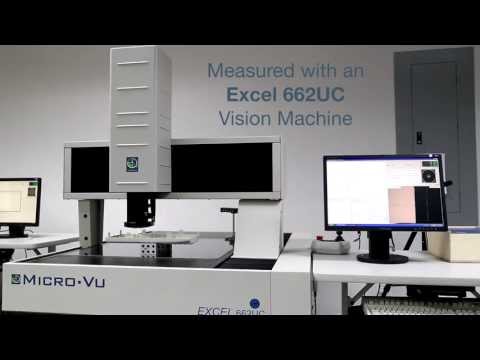

測定の様子を撮影した動画

Micro-Vu Measuring a Plastic Computer Case #108

1)測定時間

781の寸法から成る211要素を4分18秒で測定

プラスティックコンピュータケースの三次元測定事例

2)測定機器および測定方法

大型三次元測定機「Excel 662UC」にて画像測定

Excel 662UC

画像で測定

高輝度マクロリングライトで測定

高輝度マクロリングライト

3)測定機の仕様

測定機Excel 662UC
測定容積650 x 680 x 250mm (LxWxH)
分解能0.1μ
光学ズーム12x
総合倍率30x ~1,080x

4)オプション製品の仕様

オプション製品マクロリングライト
基本倍率LWD(長距離用)1 x
SWD(短距離用)2 x
光入射角度27º ~75º
リング数(a)5
セクター数(b)8
セグメント数(C)=(a) x (b)40
